בטון יצוק בתבניות מבודדות: כל מה שצריך לדעת על שיטת בנייה חדשנית

בטון יצוק בתבניות מבודדות: כל מה שצריך לדעת על שיטת בנייה חדשנית הוא נושא שעולה יותר ויותר בשיחות בין קבלנים, מהנדסים ובעלי בתים פרטיים. מדובר בפתרון הנדסי שמשלב יציקה מונוליטית עם מעטפת בידוד כפולה, כך שהקיר נבנה ומבודד בו זמנית. המדריך הזה סוקר כיצד עובדת הטכנולוגיה, מה היתרונות של הבידוד, אילו שלבים עוברים בשטח בזמן העבודה, מה משפיע על העלות ולאילו מבנים השיטה מתאימה. בטון יצוק בשיטה הזו שונה מהותית מהדרך שבה בונים בשיטות מסורתיות, ולכן שווה להבין את העקרונות לפני שמחליטים אם היא מתאימה לפרויקט מסוים.

מה זה בטון יצוק בתבניות מבודדות (ICF) ואיך השיטה עובדת?

תבניות מבודדות, או בשמן המקוצר ICF (Insulated Concrete Forms), הן בלוקים או לוחות מפוליסטירן מוקצף שננעלים זה בזה כמו קוביות משחק. בתוך המערכת הזו מניחים ברזל זיון לפי תוכנית מהנדס, ולאחר מכן מבצעים יציקת בטון לתוך החלל הפנימי. בניגוד לטפסנות עץ רגילה שמפורקת אחרי ההתקשות, כאן התבנית נשארת במקומה לצמיתות ומשמשת כשכבת בידוד קבועה משני צדי הקיר.

התוצאה היא קיר בטון מזוין רציף, ללא חיבורים או מפרקים, שיוצר שלד מונוליטי בעל חוזק גבוה. בבנייה מסורתית נהוג לבנות שלד של עמודים וקורות מבטון ולמלא את השטח שביניהם בבלוקים. בשיטת ICF כל הקיר נוצר מיציקה אחידה, כך שאין הפרדה בין אלמנטים נושאים לאלמנטי מילוי, והתוצאה קשיחה ואחידה יותר מבחינה מבנית.

מעטפת חכמה: יתרונות הבידוד התרמי והאקוסטי

בידוד תרמי, אטימות אוויר ומניעת גשרים תרמיים

אחד היתרונות הבולטים של השיטה הוא בידוד תרמי רציף, ללא נתקים. בבנייה רגילה עמודי הבטון יוצרים לעיתים גשרים תרמיים, כלומר נקודות שדרכן חום בורח או חודר בקלות רבה יותר. כשהקיר כולו עטוף בפוליסטירן משני צדדיו, התופעה הזו כמעט נעלמת. חשוב להבחין בין ערך הבידוד של החומר עצמו לבין איכות המעטפת כולה: גם חומר עם ערך בידוד טוב לא יעזור אם יש נזילות אוויר דרך חיבורים. אטימות אוויר גבוהה, שמאפיינת מערכות ICF מבוצעות כהלכה, תורמת לחיסכון באנרגיית מיזוג וחימום לאורך כל השנה. מדריך של מעבדת Building America שמפעילה משרד האנרגיה האמריקאי מפרט את עקרונות הביצועים התרמיים של השיטה ואת הדגשים הנדרשים בחיבורים בין אלמנטים.

שקט בבית: בידוד אקוסטי ברמה גבוהה

מסת הבטון הכבדה, יחד עם שכבות הפוליסטירן משני הצדדים, יוצרת גם בידוד אקוסטי טוב במיוחד. השילוב הזה בולם רעשי רחוב, תחבורה ושכנים בצורה יעילה יותר מקיר בלוקים רגיל, בזכות המשקל והעובי המשולבים של המערכת כולה.

שלבי העבודה באתר: מתכנון הנדסי ועד ליציקה

תכנון קונסטרוקציה והצבת התבניות

לפני שמתחילים להניח תבניות, נדרש אישור של מהנדס קונסטרוקציה שקובע את עובי הקירות, מיקום הזיון וגובה השכבות. בשטח, השורה הראשונה של התבניות מונחת בפילוס מדויק, ולאחריה משחילים ברזל זיון אופקי ואנכי בהתאם לתוכנית. מדריך של משרד השיכון האמריקאי, HUD USER, מרכז עקרונות תכן וביצוע מקובלים לבנייה למגורים בשיטת ICF, כולל דגשים על סדר העבודה הנכון.

הכנת פתחים ומשקופים ותמיכות זמניות

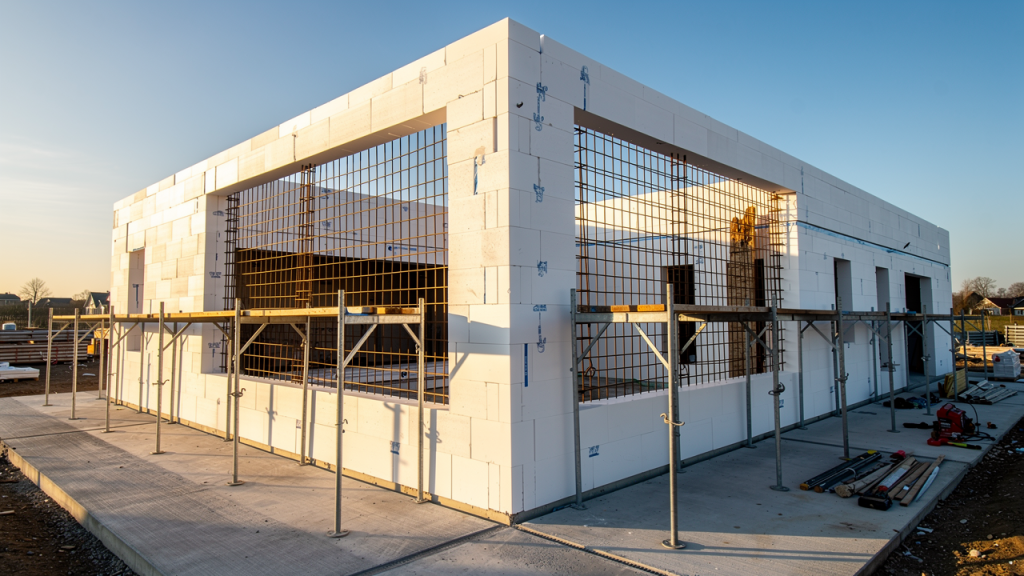

לפני היציקה מעגנים מסגרות ייעודיות במקומות שבהם יהיו חלונות ודלתות, כדי שהמידות יישארו מדויקות אחרי התקשות הבטון. במקביל מציבים מערכות תמיכה ופיגומים שמחזיקים את הקירות במאונך ומונעים תזוזה או קריסה בזמן היציקה.

ביצוע יציקת בטון ובקרה בזמן אמת

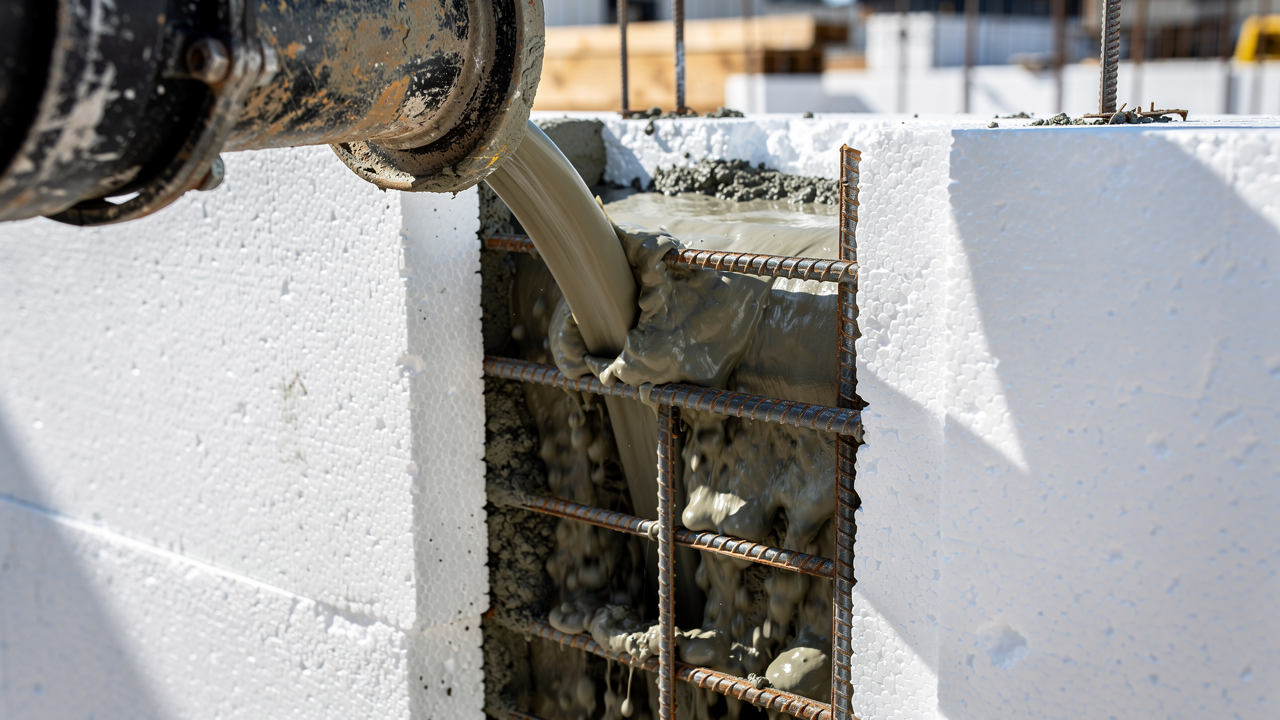

היציקה עצמה מתבצעת בעזרת משאבת בטון, בשכבות של כמטר עד מטר וחצי בכל סבב. בין שכבה לשכבה משתמשים במרטט בעדינות, כדי למנוע כיסי אוויר בתוך הקיר מבלי להפעיל לחץ שעלול לפגוע בתבניות. קצב היציקה הוא פרמטר קריטי, שכן יציקה מהירה מדי מעלה את הלחץ על דפנות הפוליסטירן.

לאילו פרויקטים השיטה מתאימה בישראל?

בבתים פרטיים ווילות צמודי קרקע, השיטה מתאימה במיוחד למי שמחפש יעילות אנרגטית לצד מהירות בהקמת השלד. במרתפים ובמבנים תת-קרקעיים היא מנוצלת לעיתים קרובות בזכות החוזק המבני והיציבות התרמית שהיא מספקת מול טמפרטורת הקרקע, אך יש להקפיד על איטום חיצוני קפדני של הקיר כדי למנוע חדירת רטיבות. כשמדובר בתוספת בנייה למבנה קיים, המשקל הקל של התבניות לפני היציקה והמהירות היחסית של ההקמה הופכים את השיטה לאטרקטיבית. בפרויקטים של שיקום מבנים וחיזוק מבנים המצב מורכב יותר: כשצריך ליצור קירות הקשחה חדשים, השיטה מציעה יתרון הנדסי ברור, אבל כשיש אילוצי גישה או קושי בחיבור לשלד הישן, פתרונות אחרים עשויים להתאים יותר. בנוגע לממ"ד, קיימות בישראל הנחיות מוגדרות של פיקוד העורף לגבי עובי קירות הבטון וסוגי הטפסנות המאושרים, ולכן יש לוודא מראש שהמערכת עומדת בתקנים הנדרשים או לשלב עבורה פתרון ייעודי.

נקודות תורפה, תשתיות וטעויות נפוצות: מה לא מספרים?

תכנון תשתיות: חשמל, אינסטלציה ושרוולים

טעות נפוצה היא דחיית תכנון התשתיות לשלב מאוחר מדי. מעברי צנרת ושרוולים צריכים להיכנס לתוך התבניות עוד לפני היציקה, כי חיתוך בבטון קשוי הוא עבודה מורכבת ויקרה בהרבה. צנרת חשמל וקופסאות הרכבה מועברות בדרך כלל בתוך שכבת הפוליסטירן הפנימית באמצעות סכין תרמית חמה, לאחר היציקה, ללא צורך לגעת בבטון עצמו.

כשלים ביציקה ועבודות גמר

כשל שכיח הוא מה שמכונה בעגה המקצועית "פיצוץ תבנית", שקורה כאשר הבטון נוצק מהר מדי או כשהתמיכות אינן חזקות מספיק. תופעות נוספות שדורשות תשומת לב הן סטייה מקו אנכי בקיר וכיסי אוויר סביב פתחים. בשלב הגמר, יש להטביע רשת אינטרגלס בתוך שכבת הטיח הגמיש כדי למנוע סדקים על גבי לוחות הבידוד, ולתכנן מראש עיגון מכני מתאים כאשר רוצים לחפות את הקיר באבן או בחיפוי כבד אחר, כדי שהעיגון יגיע אל גוף הבטון ולא רק אל שכבת הפוליסטירן.

למידע הנדסי נוסף, מומלץ לבקר באתר: ogenengineering.co.il.

לפרטים נוספים, היכנסו לקישור המצורף: ogenengineering.co.il.

עלויות, תקציב ומשתני מחיר בשיטת ICF

חומרי התבניות עצמם יקרים בדרך כלל יותר מבלוק בנייה רגיל, אבל מנגד יש חיסכון בימי עבודה, בכוח אדם, בטפסנות עץ ובציוד שינוע. מספר הפתחים בקירות, גובה התקרות, זוויות מיוחדות ונגישות המשאבות לאתר, כל אלה משפיעים ישירות על התקציב הסופי. לצד עלות ההקמה, כדאי להתייחס גם לחיסכון המתמשך: בזכות בידוד המעטפת, חשבונות החשמל על חימום וקירור נמוכים יותר לאורך שנות השימוש בבית, מה שמקזז חלק מהעלות הראשונית. לפני בחירת קבלן, מומלץ לבדוק ניסיון מוכח בעבודה עם תבניות מבודדות, קיומו של ליווי טכני מטעם ספק המערכת, ותיאום מלא מול קונסטרוקטור המבנה.
